TIÊU CHUẨN KỸ THUẬT TRONG QUY TRÌNH MẠ KẼM
Thứ sáu - 27/03/2026 04:40

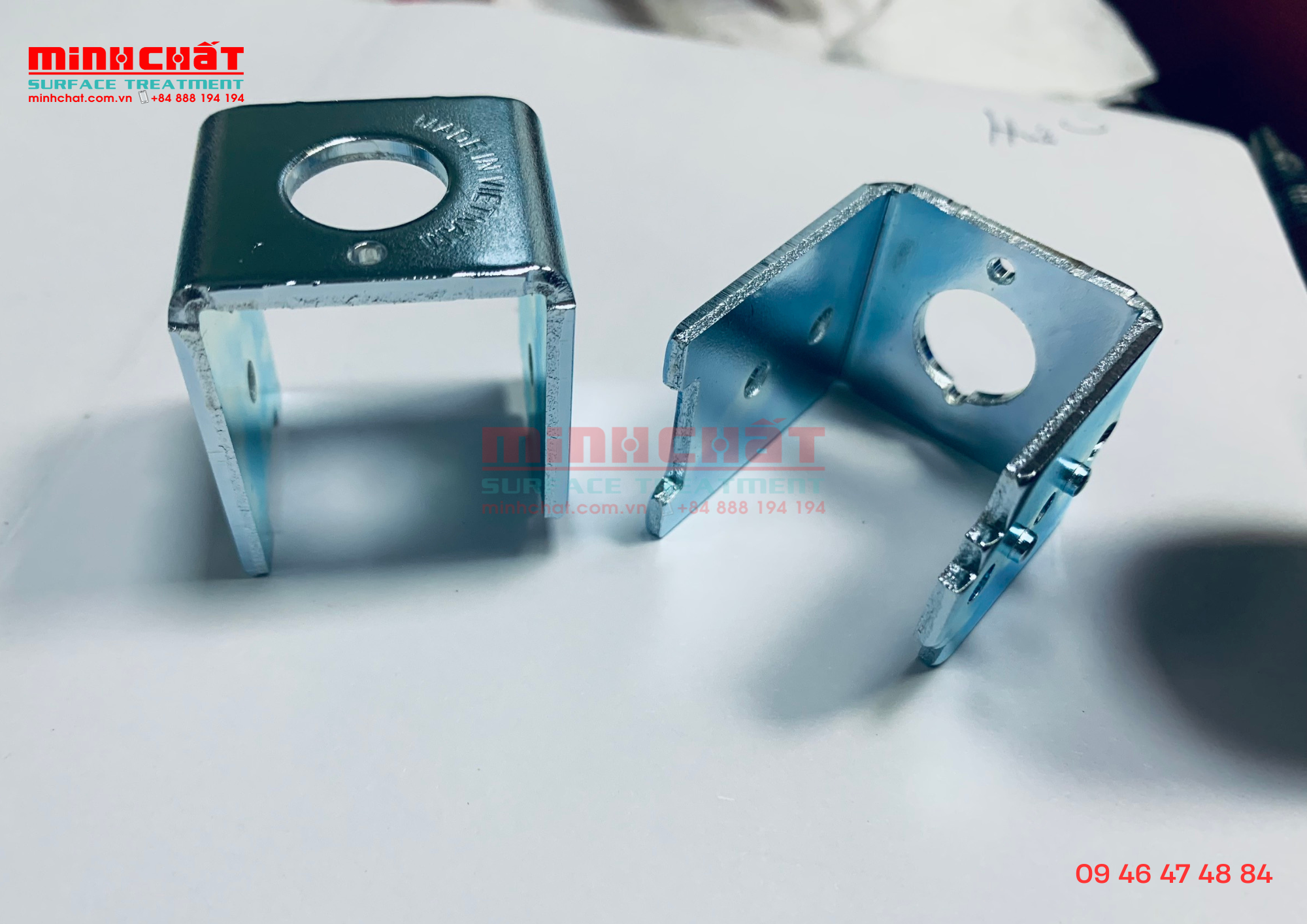

MinhChat Thudongtrangxanh (5)
TIÊU CHUẨN KỸ THUẬT TRONG QUY TRÌNH MẠ KẼM
GIỚI THIỆU VỀ MẠ KẼM
Trong bối cảnh ngày càng gia tăng yêu cầu về độ bền, tính ổn định và khả năng chống ăn mòn của vật liệu kim loại, kim loại rất dễ bị oxy hóa, gỉ sét, làm giảm tuổi thọ và chất lượng sản phẩm. Mạ kẽm đã trở thành một trong những giải pháp bề mặt thiết yếu và hiệu quả nhất hiện nay, mạ kẽm không chỉ tạo lớp phủ chống gỉ hoàn hảo mà còn mang lại tính thẩm mỹ cao, đảm bảo sản phẩm luôn bền đẹp theo thời gian.
Chúng tôi hiểu rằng mỗi sản phẩm, mỗi công trình đều đòi hỏi lớp phủ bề mặt phù hợp với điều kiện môi trường và tuổi thọ sử dụng. Do đó, chúng tôi cung cấp nhiều phương pháp mạ kẽm chuyên biệt, được kiểm soát nghiêm ngặt về độ dày lớp mạ, độ bám dính và khả năng kháng ăn mòn theo từng tiêu chuẩn kỹ thuật cụ thể như ASTM A123, ASTM B633, ISO 1461,…
CÁC TIÊU CHUẨN THÔNG DỤNG TRONG MẠ KẼM
I. TIÊU CHUẨN ASTM B633 (mạ kẽm điện phân)
ASTM B633 là tiêu chuẩn quốc tế do ASTM International (Hoa Kỳ) ban hành, quy định các yêu cầu kỹ thuật đối với lớp mạ kẽm điện phân (electroplated zinc coating) trên các chi tiết bằng sắt hoặc thép nhằm mục đích chống ăn mòn và/hoặc trang trí thẩm mỹ.
1. Mạ Kẽm Điện Phân (Xi Mạ Kẽm)
Phương pháp này tạo ra một lớp mạ mỏng, bóng đẹp và có độ chính xác cao.
- Thành phần chính của quá trình: Sử dụng bể chứa dung dịch điện phân là các muối kẽm (như kẽm cyanide, kẽm sunfat, kẽm clorua...). Kim loại cần mạ được dùng làm cực âm (cathode), và kẽm nguyên chất được dùng làm cực dương (anode).
- Thành phần của lớp mạ: Dưới tác dụng của dòng điện, các ion kẽm trong dung dịch sẽ di chuyển và bám đều lên bề mặt kim loại cần mạ, tạo thành một lớp kẽm mỏng, nguyên chất. Lớp mạ này không có lớp hợp kim kẽm-sắt như mạ kẽm nhúng nóng. Do đó, lớp mạ kẽm điện phân có độ bám dính tốt nhưng khả năng chống ăn mòn thấp hơn so với mạ kẽm nhúng nóng. Phương pháp này thường được dùng cho các chi tiết máy móc, ốc vít, bulong, các sản phẩm yêu cầu tính thẩm mỹ cao.
Xác định độ dày lớp mạ cần thiết tùy theo điều kiện môi trường sử dụng:
3. Loại xử lý bề mặt sau mạ
- Loại I: Kẽm, mạ (không cromat)
- Loại II: Kẽm, có lớp phủ cromat màu
- Loại III: Kẽm, có lớp phủ cromat không màu
- Loại IV: Kẽm, có lớp phủ chuyển đổi phosphate
- Loại V: Kẽm, có chất thụ động không màu
- Loại VI: Kẽm, có chất thụ động màu
- Đặc biệt quan trọng với mạ kẽm điện phân: màu sáng, bóng đều, không có tạp chất.
- Có thể xử lý thụ động để tạo màu: trắng bạc, cầu vồng, xanh lam (trắng xanh), vàng cromat…
II. TIÊU CHUẨN ASTM A123 (mạ kẽm nhúng nóng)
Tiêu chuẩn mạ kẽm ASTM A123 thuộc trong nhóm tiêu chuẩn ASTM, được sinh ra dành cho các sản phẩm được làm từ sắt và thép, cần trải qua công đoạn mạ kẽm nhúng nóng. Phương pháp phổ biến nhất để giảm thiểu tối đa tình trạng này chính là mạ kẽm theo tiêu chuẩn ASTM A123. 1. Mạ Kẽm Nhúng Nóng
Đây là phương pháp phổ biến và hiệu quả nhất để tạo lớp mạ bảo vệ dày và bền.
- Thành phần chính của quá trình: Bể kẽm nóng chảy ở nhiệt độ khoảng 450°C. Kẽm trong bể phải đạt tiêu chuẩn về độ tinh khiết.
- Thành phần của lớp mạ: Khi nhúng kim loại vào bể kẽm nóng chảy, sắt (Fe) trên bề mặt sẽ phản ứng với kẽm (Zn) nóng chảy, tạo thành một loạt các lớp hợp kim kẽm-sắt có độ cứng cao ở trong cùng và một lớp kẽm nguyên chất bao bọc bên ngoài. Cấu trúc lớp mạ từ trong ra ngoài thường bao gồm:
- Lớp kim loại nền (sắt, thép)
- Các lớp hợp kim kẽm-sắt (Gamma, Delta, Zeta)
- Lớp kẽm tinh khiết (Eta)
2. Độ dày lớp mạ (Coating thickness)
Độ dày và trọng lượng lớp mạ là yếu tố quan trọng khi mạ kẽm nhúng nóng. Tiêu chuẩn ASTM A123 có quy định chặt chẽ về những yếu tố này. Yêu cầu độ dày khác nhau tùy theo tiêu chuẩn và ứng dụng:
3. Độ bám dính (Adhesion)
- Lớp mạ phải có độ bám dính mạnh mẽ và bền vững trong suốt quá trình sử dụng sản phẩm.
- Sự liên kết luyện kim giữa kẽm và sắt thép tạo ra một lớp phủ hợp kim bền chắc.
III. QUY TRÌNH KIỂM TRA CHẤT LƯỢNG MẠ KẼM
Để đảm bảo chất lượng lớp mạ kẽm đạt tiêu chuẩn kỹ thuật và đáp ứng yêu cầu sử dụng thực tế, việc kiểm tra chất lượng sau mạ là bắt buộc. Toàn bộ sản phẩm sau mạ đều trải qua quy trình kiểm tra chất lượng nghiêm ngặt, tuân thủ các tiêu chuẩn quốc tế như ASTM, ISO, TCVN.Quy trình bao gồm các bước kiểm tra chính như sau:
- Kiểm tra ngoại quan: Kiểm tra xem bề mặt mạ có sáng bóng, đồng đều, không loang màu, không có vết nứt, bong tróc, lỗ khí, khuyết tật. Đối với mạ điện phân: không bị cháy cạnh, sạm màu. Đối với mạ nhúng nóng: không có vết chảy dài, xỉ bám quá mức,
- Kiểm tra độ dày lớp mạ: Sử dụng thiết bị hiện đại để đo độ dày lớp kẽm, đảm bảo chúng đạt yêu cầu theo tiêu chuẩn.
- Kiểm tra độ bám dính: Thực hiện các kiểm tra uốn cong hay thử va đập nhẹ để đảm bảo lớp mạ bám chắc vào nền kim loại, không bong tróc trong quá trình sử dụng.
- Kiểm tra khả năng chống ăn mòn: Phun sương muối theo ASTM B117 hoặc ISO 9227.
1. Các phương pháp kiểm tra độ dày của lớp mạ
Để đảm bảo lớp mạ đạt tiêu chuẩn chất lượng, cần áp dụng một số phương pháp kiểm tra độ dày lớp mạ như sau:
- Phương pháp dòng điện xoáy: Dựa trên hiện tượng cảm ứng điện từ, dòng điện xoáy được tạo ra trong vật liệu nền sẽ bị thay đổi bởi lớp mạ. Thiết bị sẽ đo sự thay đổi này để tính ra độ dày.
- Phương pháp từ tính: Dựa trên sự thay đổi từ trường giữa lớp mạ (không từ tính – như kẽm) và nền kim loại từ tính (thép, gang...). Độ dày được đo bằng cảm biến từ gắn trong thiết bị đo.
- Phương pháp huỳnh quang tia X (XRF): Tia X được chiếu lên mẫu, lớp mạ sẽ phát ra huỳnh quang đặc trưng cho từng nguyên tố. Dựa vào cường độ huỳnh quang, máy tính toán được độ dày của lớp mạ.
2. Các phương pháp kiểm tra độ bám dính của lớp mạ
- Thử nghiệm uốn: Uốn mẫu thử đến một góc nhất định (thường 180 độ). Quan sát khu vực uốn xem có hiện tượng nứt, bong, tróc lớp mạ hay không.
- Kiểm tra va đập: Thử nghiệm này chỉ đơn giản là dùng búa đập mạnh vào mẫu vật để xem có hiện tượng phồng rộp hoặc bong tróc hay không. Chi tiết chính xác về các va đập có thể được chỉ định theo yêu cầu của khách hàng.
3. Các phương pháp kiểm tra khả năng chống ăn mòn
- Thử nghiệm phun muối: Mẫu vật được đặt trong một buồng thử nghiệm đặc biệt. Một dung dịch muối (5%NaCl) được phun dưới dạng sương mù liên tục lên mẫu trong thời gian 24h, 72h hoặc 96h tạo ra môi trường ăn mòn.
IV. YẾU TỐ ẢNH HƯỞNG ĐẾN CHẤT LƯỢNG LỚP MẠ KẼM
Nhiều yếu tố khác nhau có thể ảnh hưởng đến chất lượng lớp mạ kẽm. Dưới đây là một số yếu tố chính:
- Chất lượng bề mặt trước mạ: Lớp mạ muốn bám tốt thì kim loại nền phải sạch, không có tạp chất, dầu mỡ, rỉ sét hay có lớp oxit
- Thành phần và nồng độ dung dịch mạ: Kiểm tra định kỳ dung dịch (nồng độ, độ pH, tạp chất). Bổ sung hóa chất theo đúng quy trình kỹ thuật
- Dòng điện và thời gian mạ (đối với mạ điện phân): Điều chỉnh dòng điện theo kích thước và hình dạng chi tiết. Kiểm soát thời gian mạ phù hợp với lớp mạ yêu cầu (µm)
V. VAI TRÒ CỦA HÓA CHẤT TRONG QUY TRÌNH MẠ KẼM
Hóa chất là yếu tố cốt lõi trong quy trình mạ kẽm, ảnh hưởng trực tiếp đến độ bám dính, độ dày, khả năng chống ăn mòn và chất lượng bề mặt của lớp mạ.Dưới đây là các mã sản phẩm hóa chất được bán tại công ty Minh Chất
1. Hóa chất xử lý bề mặt (trước mạ)
- Tẩy dầu: bằng dung dịch kiềm (A12, MC-101P), và chất hoạt động bề mặt
- Tẩy gỉ: bằng axit (MC-121W)
- Tẩy điện / hoạt hóa (MC-141E): làm sạch sâu, tăng độ bám dính
- Trung hòa: cân bằng pH trước khi mạ
- Chất dẫn điện (KCl, NH₄Cl, NaOH): duy trì khả năng dẫn dòng
- Muối kẽm (ZnSO4, ZnCl₂,…): cung cấp ion Zn²⁺ để tạo lớp mạ
- Phụ gia (tạo bóng, dẻo Zn180&190, Zn682A&B, Zn688A&B): cải thiện thẩm mỹ và độ bền lớp mạ
- Passivate (thụ động hóa MC-238, 239 và MC-245): tạo màng chống rỉ Cr3+ hoặc Cr6+ (xanh, đen…)
- Phủ bảo vệ (sealant): tăng khả năng chống ăn mòn và giữ màu lâu hơn
VI. ỨNG DỤNG CỦA TIÊU CHUẨN KỸ THUẬT TRONG CÔNG NGHIỆP
Tiêu chuẩn kỹ thuật đóng vai trò cốt lõi trong mọi lĩnh vực sản xuất và gia công công nghiệp. Việc áp dụng đúng tiêu chuẩn giúp đảm bảo chất lượng sản phẩm, nâng cao hiệu quả sản xuất và tăng tính cạnh tranh trên thị trường.
- Kiểm soát chất lượng đầu ra: Tiêu chuẩn là cơ sở để đánh giá và kiểm tra sản phẩm có đạt yêu cầu kỹ thuật hay không.
- Tăng tính đồng bộ trong sản xuất: Việc tuân thủ các tiêu chuẩn kỹ thuật giúp duy trì tính đồng nhất trong sản phẩm, giữa các lô hàng và các giai đoạn sản xuất khác nhau
- Nâng cao uy tín và khả năng cạnh tranh: Sản phẩm đạt chuẩn quốc tế như ASTM, ISO, TCVN giúp doanh nghiệp dễ dàng: Thâm nhập thị trường quốc tế, đạt chứng nhận chất lượng, tăng độ tin cậy với khách hàng và đối tác
- Tối ưu hóa quy trình sản xuất: Tiêu chuẩn kỹ thuật không chỉ là đầu ra, mà còn là hướng dẫn trong suốt quá trình gia công, lắp ráp và xử lý bề mặt. Nhờ đó, doanh nghiệp giảm lãng phí, kiểm soát lỗi và tiết kiệm chi phí vận hành.
- Hóa chất và tiêu chuẩn kỹ thuật đóng vai trò then chốt trong quy trình mạ kim loại, đặc biệt là mạ kẽm. Việc lựa chọn đúng loại hóa chất, kiểm soát nồng độ, tuân thủ các bước xử lý bề mặt, cùng với việc áp dụng các tiêu chuẩn quốc tế như ASTM, ISO, TCVN… giúp đảm bảo lớp mạ đạt yêu cầu về độ dày, độ bám dính, khả năng chống ăn mòn và tính thẩm mỹ. Bên cạnh đó, quy trình kiểm tra chất lượng và phương pháp đo lường chính xác góp phần nâng cao hiệu quả sản xuất, ổn định chất lượng đầu ra và đáp ứng các yêu cầu kỹ thuật khắt khe của thị trường trong và ngoài nước.
- Việc áp dụng đầy đủ các yếu tố trên là cơ sở để doanh nghiệp nâng cao năng lực cạnh tranh, tối ưu chi phí và xây dựng uy tín bền vững trong ngành công nghiệp xử lý bề mặt kim loại.
Những tin mới hơn
Những tin cũ hơn
